Blog do Picco: Carga Ativa

Excelente postagem!!!

http://blogdopicco.blogspot.com/2014/07/carga-ativa.html?spref=bl

Blog do Picco: Carga Ativa:

 Esse é mais um tipo de equipamento essencial pra se ter por perto, grande parte das montagens necessita de uma fonte de alimentação e não é ... Clique na imagem!!!
0

Fonte Regulável +3V a +24V simulada ISIS Transistorizada


 assista em HD e full screen, o vídeo é leve!



http://adf.ly/Yi9Ev



  Fonte 3-24.DSN     DSN File             131.1  KB
  Fonte transistor.txt     Plain Text Document     496  bytes
  fonte trasistor.mp4     MP4 File             3.5  MB
  fonte-transistor.jpg     JPEG Image             644.6  KB

0

Cálculos e traçado de Quadrado para Redondo

Para planificar um quadrado para redondo concêntrico primeiramente temos que ter as medidas necessárias!

A= altura.
B= base do quadrado.
D= diâmetro do lado redondo, ou seja, a boca do tubo.

Temos que saber em quantas partes  dividir a boca do tubo, lembrando que quanto mais divisões melhor será a precisão, mas não podemos exagerar, afinal o objetivo é eficiência na confecção da peça!

neste caso eu dividi em 16 partes iguais, para isso usei a fórmula: 2RXPI/16 ou DXPI/16 (o diâmetro(D) vs PI dividido por 16), lembrado que o diâmetro é 2x o raio(R)!


Como se trata de uma quadrado para redondo concêntrico, então vamos usar somente 1/4 do desenho, pois a quatro partes são simétricas, onde:
R= raio do tubo
A= altura
b= Base/2

As medidas por enquanto não nos importam, mas precisamos saber em quantos graus foi dividido o círculo, como foi divido em 16 partes iguais, fica fácil: 360°/16=22,5°, um quarto do do desenvolvimento terá 5 linhas. Para saber quantas linhas vai ter seu desenho, basta usar a lógica. Você vai usar 1/4 , então 360°/4 são 90°. Então o desenho vai começar em 0° e terminar em 90°, agora só contar quantos graus terá de 0 a 90°, mas lembrando que o 0° possui uma linha: 90°/22,5= 4 + 0° = 5 linhas!!!



Agora basta aplicar as seguinte Fórmulas:







Você reparou que só muda os valores de SENo e COSseno dependendo do grau correspondente!

Agora veja o vídeo abaixo para saber como prosseguir!!!!






Para achar a medida central(C) basta usar a seguinte fórmula:







Agora as fórmulas e medidas usadas no vídeo:

A = 150~~~~A=150
B = 120~~~~b= 60
D = 70~~~~~R= 35

C= 154mm
 1° linha: 163

 2° linha: 159
 3° linha: 158
 4° linha: 159
5° linha: 163


xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
0

Tensão, Corrente e Resistência - Circuitos Elétricos #1

0

Você sabia que usar um estabilizador não serve para nada?

Como eu sou técnico eletrônico eu já tinha em mente esta possibilidade, mas será? Vou deixar o link do Tecmundo onde explica isso detalhadamente! Confira aqui

"O Tecmundo foi atrás das informações para mostrar se a afirmação “Usar um estabilizador não serve para nada” é realmente correta. Aproveite este artigo para tirar todas as dúvidas que você possui em relação aos aparelhos e também para saber se vale a pena utilizar estabilizadores para ligar os seus eletroeletrônicos."
0

Multimetro Digitais e analógicos

http://oferta.vc/3_PP

Você sabia que compras pela internet podem sair quase 1/3 mais barato que na loja física e se forem pagas a vista ganha-se em média 10% de desconto, duvida?!

Compare os preços destes multímetros





0

Traçado de Caldeiraria e Funilaria: Desenvolvimento de Chapas - Antonio Ciardulo

Você sabia que este livro custa menos de 30,00, é muito mais viável
 comprar um livro original, com capa, texto e ilustrações com o máximo de qualidade do que xerocar apostilas que vc nem sabe da onde veio!!! Fica a dica!
http://oferta.vc/3_2C
Clique aqui

Traçado de Caldeiraria e Funilaria: Desenvolvimento de Chapas - Antonio Ciardulo




Americanas.comCia dos LivrosExtra.com.brCasas BahiaPontoFrio.comSubmarino
    0

    Aulas ENEM -- Resistência Elétrica -- Leis de Ohm

    0

    Criando Planilhas para Caldeiraria #01 Rosca Helicoidal

    17:36

     Link do vídeo de como traçar:

    http://youtu.be/QFmWUz1kUtM
    Traçado de rosca sem fim, rosca helicoidal ou rosca transportadora passo a passo!
    (47) 9747-7604 --- WhatsApp ~~Helton (Soldador-Montador)
    http://www.facebook.com/shellton.san
    http://www.facebook.com/poluidor

    (para pesquisas) -
    trazados - desarrollo - caldereria - caldeiraria - traçados - planificação - sheet metal pattern drafting - boiler -
    0

    Traçado de Rosca: helicoidal, sem fim ou transportadora



    Traçado de rosca sem fim, rosca helicoidal ou rosca transportadora passo a passo!
    (47) 9747-7604 --- WhatsApp ~~Shellton (Soldador-Montador)
    http://www.facebook.com/shellton.san
    http://www.facebook.com/poluidor

    (para pesquisas) -
    trazados - desarrollo - caldereria - caldeiraria - traçados - planificação - sheet metal pattern drafting - boiler -
    0

    Amplificadores de potência de áudio com TDA2040


    Amplificadores de potência de áudio com TDA2040


    TDA2040 IC

    O TDA2040 é um amplificador classe AB de áudio no pacote Pentawatt, proporcionando potência de saída de 22W (d = 0,5%) em Vs = 32V/4Ω. O IC fornece corrente de saída de alta com baixa distorção harmônica e cross-over. O dispositivo incorpora um sistema patenteado de proteção de curto-circuito que limita automaticamente a potência dissipada e mantendo o ponto de funcionamento dos transistores de saída dentro da sua área de operação segura.
    Pinagem TDA2040
    As potências máximas absolutas:
    Vs - Tensão de alimentação: ± 20 V
    Vi - Diferencial Tensão de entrada: ± 15 V
    Io-saída de pico de corrente (limitado internamente) 4 A
    Ptot - Dissipação de energia em Tcase = 75 ° C: 25 W
    Tstg, Tj - Armazenamento e junção Temp. -40 A 150 ° C




    Esquemas de amplificador de áudio com TDA2040




    Amplificador de áudio com TDA2040
    Fig. 1: TDA2040 - Amplificador de 20W com divisão de Alimentação
    30W Ponte Amplificador de áudio 2 x TDA2040
    Fig. 1: 30W amplificador de áudio com 2 TDA2040
    Vs = + /-16v
    Rl = 8Ω
    Po = 30W (d = 0,5%)
    1

    Fundamentos de Eletrônica

    0

    Polarização de Transistor Aula rápida - Circuitos Elétricos

    0

    Cálculos e traçado .Curva Gomos - Caldeiraria






    Vídeo da Planilha: http://youtu.be/aUWCtoQRj74

    (47) 9747-7604 --- WhatsApp ~~Shellton (Soldador-Montador)
    http://www.facebook.com/shellton.san
    http://www.facebook.com/poluidor

    (para pesquisas) -
    trazados - desarrollo - caldereria - caldeiraria - traçados - planificação - sheet metal pattern drafting - boiler -
    0

    Criando planilhas para Caldeiraria #04 Curva de gomos

    0

    DOWNLOAD CALCULADORA COM 8051

    0

    VU meter - Leds Rítmicos - dual+filtro - LM3915 - Proteus dsn

    1

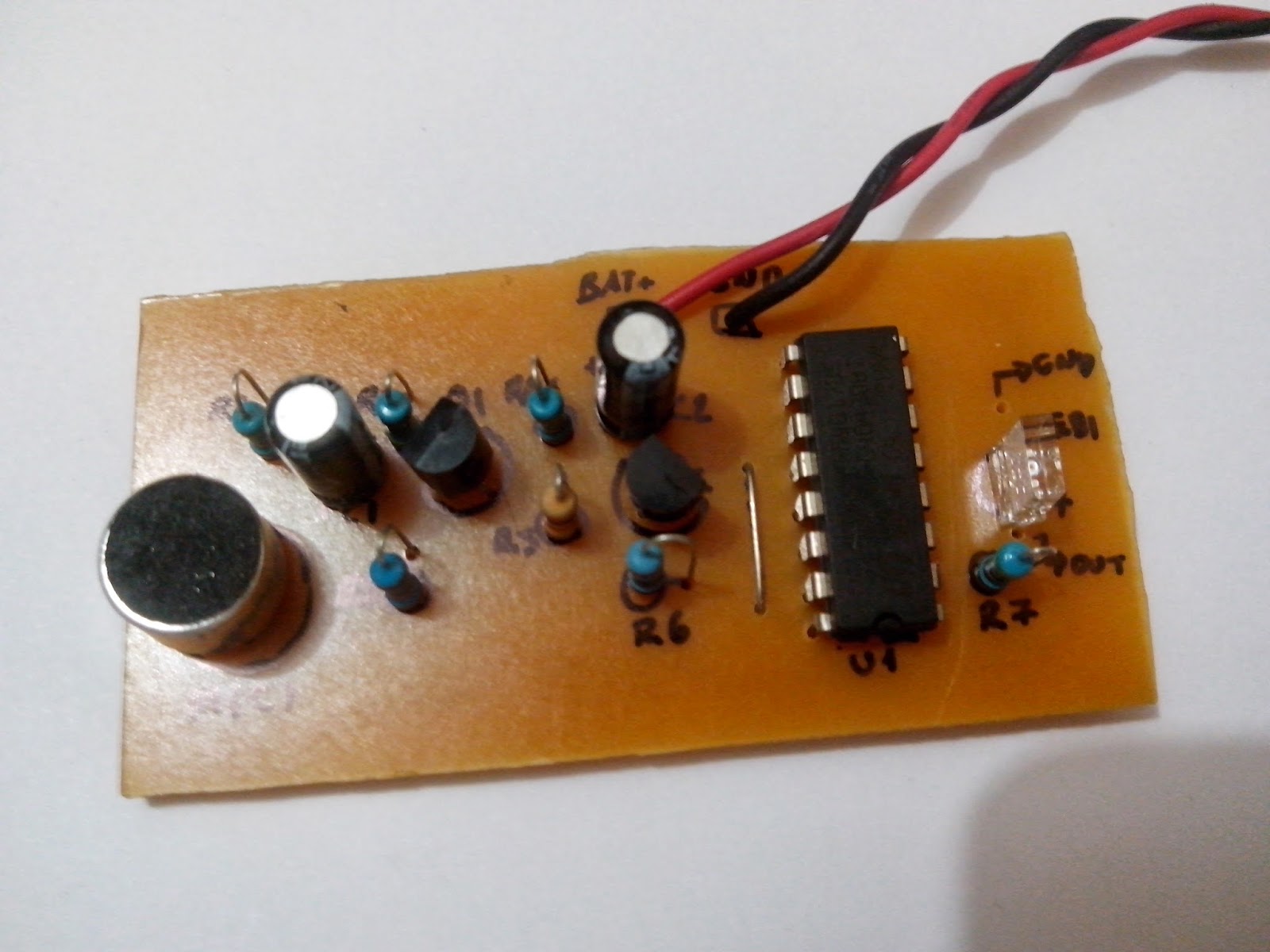

    VU meter - Leds Rítmicos - LM3915 - Proteus dsn


    0

    Criando planilhas para Caldeiraria #03 -Redução concêntrica

    0

    Me Salva! 15 aulas - Materiais Semi-Condutores

    0
